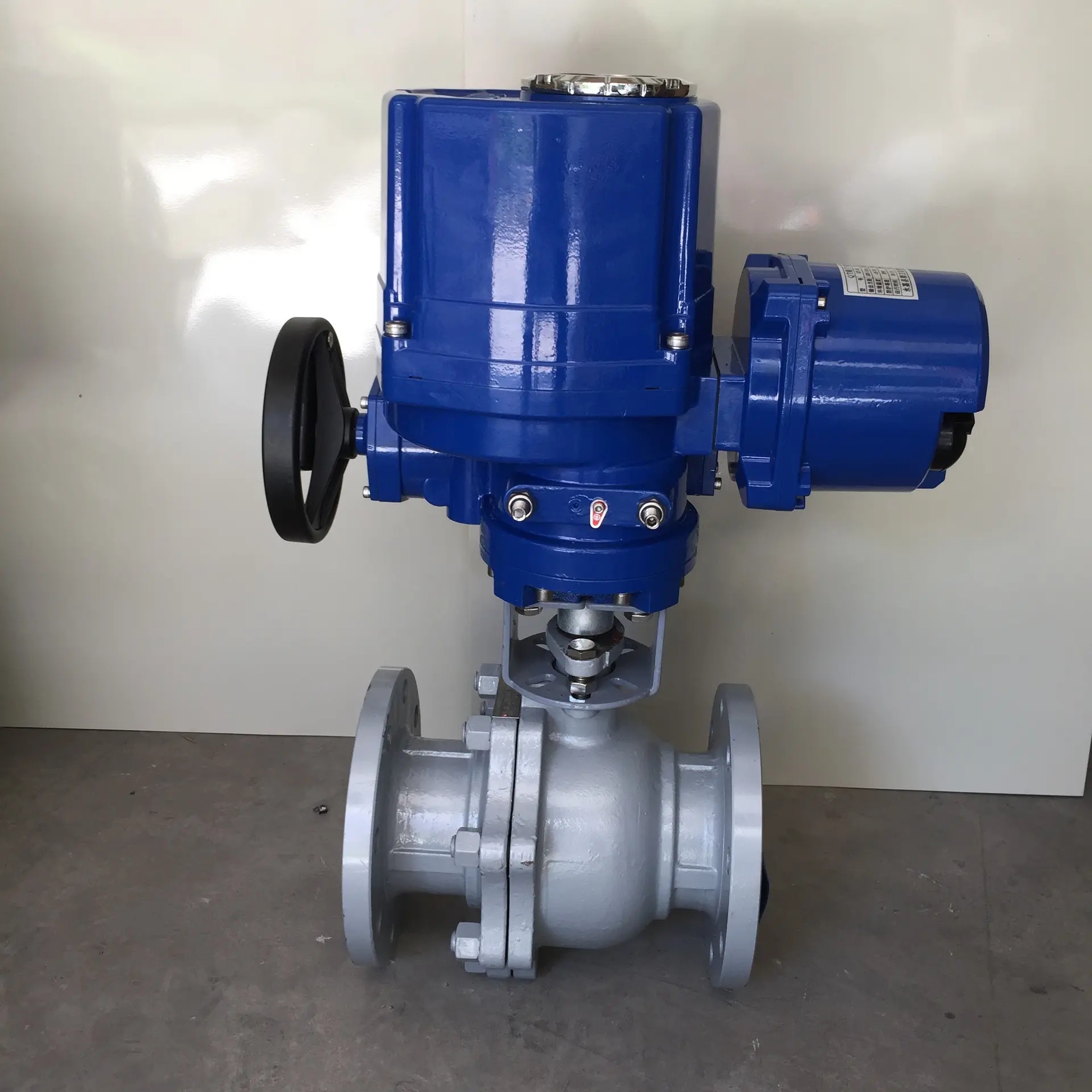

防爆电动球阀

防爆电动球阀概述：

电动防爆球阀主要由防爆执行机构与球阀组合而成，是一种专门应用于易燃易爆工况的电动防爆阀门。防爆电动球阀上的电气元件要求都做防火、防静电处理，且都达到防爆标准，防爆等级为ExdⅡBT4(CT6)、防护等级为IP67。电动防爆球阀输入相关电源信号即可控制阀门开关，输入4-20mA信号及220V电源即可控制球阀运转进行比例调节，达到对管路中介质流量大小、压力、温度等参数的自动化控制，广泛应用于天然气、污水、燃气、煤矿、化工等防爆场合。 EXDII CT4等级防爆电动球阀

防爆电动球阀特点：

防爆电动球阀是指球阀上的电动执行器达到防爆的标准，使用在要求防爆的场合中，如液体或气体等化工行业易燃易爆的地方，用于阀门的开启、关闭或调节。防爆阀门可分为有本安型和隔爆型两种，本安型用的是直流电机，防爆型用的交流电机，操作人员既能在控制室内远距离对阀门进行控制，也能在现场进行操作。

电动防爆球阀标准规范：

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验：JB/T 9092、API 598。

防爆电动球阀执行机构：

驱动形式电动控制（电源驱动）

防护等级相当IP67、IP68可选

防爆等级ExdⅡBT4(CT6)

信号反馈有源信号、S无源信号

带加热器可在潮湿环境中干燥执行器内元件（可选）

手动功能电动执行器自带手动开关装置

电动防爆球阀技术参数：

公称通径DN15～DN300(mm)

公称压力PN1.0、1.6、2.5、6.4MPa

连接方式法兰式、螺纹连接

阀体形式二段式阀体

电源电压AC110V、AC220V、AC380V（其他定制DC24等）

动作范围0～90°

阀芯结构O型球体阀芯

阀体材质碳钢、不锈钢304、316

使用场所天然气、污水、燃气、煤矿等（防爆场合）

控制方式防爆开关型（开关切断控制）、防爆调节型（4-20mA模拟信号）
